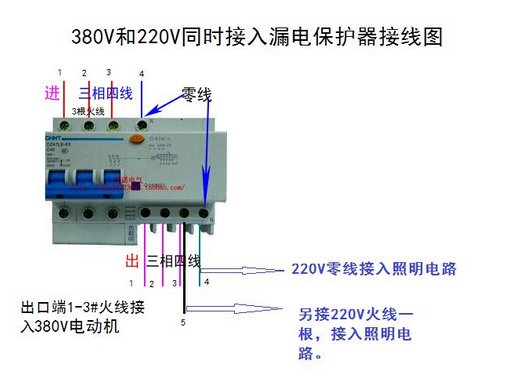

3P＋N漏電保護器接線圖在生活中的實例應用

漏電保護器接線要求如下：
1、 標有電源側和負荷側的漏電保護器不得接反。如果接反，會導致電子式漏電保護器的脫扣線圈無法隨電源切斷而斷電，以致長時間通電而燒毀。
3、安裝漏電保護器不得拆除或放棄原有的防護措施，漏電保護器只能作為電氣防護系統中的附加保護措施。
4、安裝漏電保護器時，嚴格區分中性線和保護線。使用三極四線式和四極四線式漏電保護器時，中性線應接入漏電保護器。經過漏電保護器的中性線不得作為保護線。
5、工作零線不得在漏電保護器負荷側重復接地，否則漏電保護器不能正常工作。
6、采用漏電保護器的支路，其工作零線只能作為本回路的零線，禁止與其他回路工作零線相連，其他線路或設備也不能借用已采用漏電保護器后的線路或設備的工作零線。

漏電保護器簡介

    漏電保護器，簡稱漏電開關，又叫漏電斷路器，主要是用來在設備發生漏電故障時以及對有致命危險的人身觸電保護，具有過載和短路保護功能，可用來保護線路或電動機的過載和短路，亦可在正常情況下作為線路的不頻繁轉換啟動之用。漏電保護器可以按其保護功能、結構特征、安裝方式、運行方式、極數和線數、動作靈敏度等分類，這里主要按其保護功能和用途分類進行敘述，一般可分為漏電保護繼電器、漏電保護開關和漏電保護插座三種

漏電保護開關根據功能常用的有以下幾種類別：
（1）只具有漏電保護斷電功能，使用時與熔斷器、熱繼電器、過流繼電器等保護元件配合。
（2）同時具有過載保護功能。
（3）同時具有過載、短路保護功能。
（4）同時具有短路保護功能。
（5）同時具有短路、過負荷、漏電、過壓、欠壓功能。
3.漏電保護插座是指具有對漏電電流檢測和判斷并能切斷回路的電源插座。其額定電流一般為20A以下，漏電動作電流6～30mA，靈敏度較高，常用于手持式電動工具和移動式電氣設備的保護及家庭、學校等民用場所。
