中贏無負壓給水設備組成：

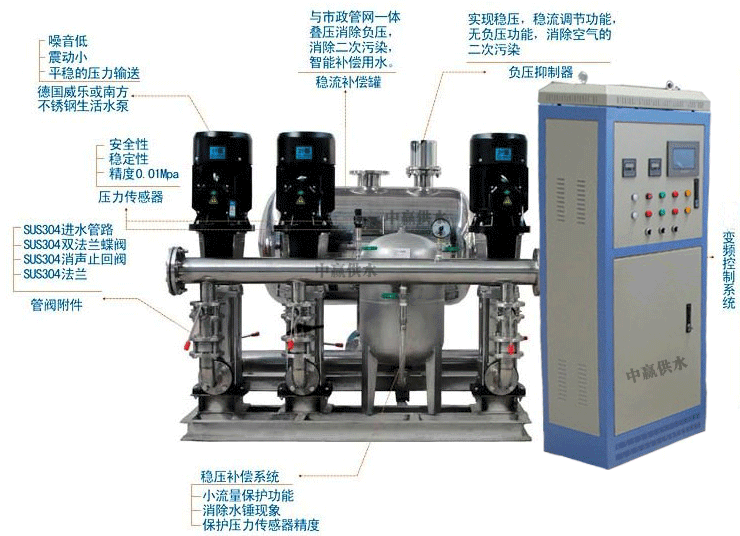

      長沙中贏供水設備有限公司研發生產的無負壓給水設備主要是由水泵機組、無負壓罐、變頻控制系統、真空抑制器、壓力表、ABB變頻器、氣壓罐、管閥附件、施耐德電氣元件等部件組成。

中贏無負壓供水設備的優點

1、無需建水池、節能、節資

      經濟衛生、節能效果顯著、實踐證明：使用智能型無負壓穩流給水設備可節能50%以上的新建水池 費用，與其它給水設備相比，可節省20%～４０%。

2、安裝簡便、節省占地面積

      既可配置臥式穩流罐，亦可配置立式穩流罐。兩種穩流罐具有不同的特點：臥式穩流罐占據空間小 ：立式穩流罐占據面積小，穩流罐的制造，檢測均符合GB150《鋼制壓力容器》的規定、罐的內壁采用了先進的“841環氧聚酰胺食 品容器內壁涂料”、防腐，安全符合國家食品衛生標準。

3、用途廣泛、適應性強

      可作生活給水，消防給水、可配置任意型號的水泵，當設備用于消防時，宜配備消防專用水泵。

4、功能全、只能化程度高

采用了先進的人機變頻控制技術，具有軟啟動，有過載、短路、過壓、欠壓、缺相、過熱和失速保護 等功能。在異常情況下進行信號報警，自檢、故障判斷等、還根據用水量的高低自動調節給水流量。

5、產品先進、質量可靠

      使用的配件，經過了諸多生產廠家的篩選，具有可靠的質量保證，產品中的關鍵零部件，如：電機、 水泵軸承、變頻器、短路器、接觸器、繼電器等采用了國際、國內優質名牌產品。

無負壓給水設備工作原理

    通過微機控制變頻調速來實現恒壓供水。首先根據實際情況設定用水點工作壓力，并時刻監測市政管網壓力，當壓力低于用戶所需壓力時，微機自動控制子變頻器啟動，調節水泵轉速提高，直到管網壓力上升到用戶所需壓力，并控制水泵以一恒定轉速運行進行恒壓供水。當用水量增加時轉速提高，當用水量減少時轉速降低，時刻保證用戶的用水壓力恒定。自來水的壓力越低，水泵的轉速越高；自來水的壓力越高，水泵的轉速越低。當自來水的壓力不小于用戶所需的壓力時，水泵停止運轉。無負壓供水設備在運行過程中充分利用自來水的原有壓力，又保證了用戶供水壓力恒定。設備在運行過程中微機時刻監測市政管網和系統壓力，自動控制真空抑制器及穩流補償器來抑制負壓的產生，既充分利用了市政管網的壓力，又不產生負壓，不對市政管網產生任何不良影響，保證了用水的安全性。無負壓供水設備既能利用自來水管網的原有壓力，又能動用足夠的儲存水量滿足高峰期用水，且不會對自來水管網產生吸力。

① 當 Q 自＞ Q 用時（ Q 自 = 自來水流量； Q 用 = 用戶用水量）

此時水箱蓄水，至設計水位則浮球閥關閉 ( 真空壓力表的讀數為正 ) 。在自來水壓力的作用下止回閥關閉，由此便構成了管道泵供水狀態，此時水泵能有效地借用自來水管道原有的壓力。

② 當 Q 自＜ Q 用時

因水泵的進水口直接與自來水管道相連接，若止回閥未打開，則水泵的進水口處便會產生負壓。由于止回閥的底部壓力小而上部壓力大，故止回閥打開時水箱里的水在重力的作用下流向水泵入水口，此時 O 點的壓力為：

Po=ρg(H-Hr)

式中 H ——水箱水面到止回閥上部的高度

Hr ——止回閥在額定流量下的局部阻力水頭

ρ——水的體積質量

g ——重力加速度

由于止回閥的正向阻力水頭一般小于 5kPa ，因此只要 Hmin ＞ 5 kPa ( 水箱水面到止回閥上部的最低高度，這可以在設計時得以保證 ) 就能使 O 點的最小壓力始終為正值，也就保證了自來水管道在水泵對接處始終不會出現負壓。

③ 當 Q 自＝ Q 用時

此為暫時的平衡點，它保持著系統的原有狀態。

中贏無負壓供水設備參數

功率范圍：1.8-3000kW

電源電壓：380/400/415/440/460/480/500VAC 3相±10%；

電源頻率：35-50Hz

控制連接：2個可編程的模擬輸入（AI）；1個可編程的模擬輸出（AO）；5個可編程的數字輸入（DI）；2個可編程的數字輸出（DO）。

連續負載能力：150% In，每10分鐘允許1分鐘

串行通訊能力：標準的RS—485接口可使變頻器方便地與計算機連接。

保護特性：過流保護、I2t、過壓保護、欠壓保護、過熱保護、短路保護、接地保護、欠壓緩沖、電機欠/過載保護、堵轉保護、串行通訊故障保護、AI信號丟失保護等。
