時間繼電器的工作原理與接線圖詳解讓您更透切

    時間繼電器繼電器一種電控制器件，在輸入量變化到額定規定時，在輸出電路被接通或阻斷的一種電器裝置。我們通常應于自動化控制中，經常用的方式是用小電流去控制大電流，在電路中起到“自動開關”的作用，因此繼電器是一種自動保護裝置。由于繼電器是具有隔離功能的自動開關元件，在工業電子中被廣泛用于遙控、通迅、自動控制、機電一體化設備和電力電子中，是最常用的控制元件之一。

時間繼電器主要作用可分為：

1、擴大控制范圍，使用多點繼電器控制信號達到一定值時，觸控多點，同時換接、開斷、接通不同的線路

2、放大作用，用一個很微小的控制量可以控制大功率的電路

3、信號綜合，多信號控規定輸入繼電器時，經過比較綜合，達到預定的控制效果

4、遙控、監測、自動裝置，可以使用矢口程序控制線路實現自動化。

繼電器的分類：

1、按工作原理和結構特性可分為：電磁繼電器、固體繼電器、溫度繼電器、舌簧繼電器、時間繼電器、高頻繼電器、極化繼電器、其他類型的繼電器（有繼電器，聲繼電器，熱繼電器，儀表式繼電器，霍爾效應繼電器，差動繼電器等）

2、按動作原理可分為：電磁型、感應型、整流型、電子型、數字型等

3、按繼電器的作用可分為：?jiǎn)?dòng)繼電器、量度繼電器、時間繼電器、中間繼電器、信號繼電器、出口繼電器

時間繼電器介紹

    時間繼電器是一種利用電磁原理和機械原理實現電路中延時控制或通斷的控制電器,從動作原理上可分為有空氣阻尼型、電動型和電子型和其它型。時間繼電器的電氣控制系統是一個非常重要的元器件,按功能又可分為通電延時和斷電延時兩種類型。

時間繼電器的工作原理

    當線圈通電時，銜鐵及托板被鐵心吸引而瞬時下移，使瞬時動作觸點接通或斷開。但是活塞桿和杠桿不能同時跟著銜鐵一起下落，因?yàn)榛钊麠U的上端連著氣室中的橡皮膜，當活塞桿在釋放彈簧的作用下開始向下運動時，橡皮膜隨之向下凹, 上面空氣室的空氣變得稀薄而使活塞桿受到阻尼作用而緩慢下降。經過一定時間，活塞桿下降到一定位置，便通過杠桿推動延時觸點動作，使動斷觸點斷開，動合觸點閉合。從線圈通電到延時觸點完成動作，這段時間就是繼電器的延時時間。延時時間的長短可以用螺釘調節空氣室進氣孔的大小來改變。吸引線圈斷電后，繼電器依靠恢復彈簧的作用而復原?？諝饨?jīng)出氣孔被迅速排出。(如下圖）

時間繼電器接線圖

1、控制接線：你把它看成直流繼電器來考慮。3、7用來接12V控制電壓；2、7用來接24V控制電壓。其中的7當成直流電的負極，使用時接到零線。2接220V的火線。

2、工作控制：雖然控制電壓接上了，但是是否起控制作用，由面板上的計時器決定。

3、功能理解：它就是一個開關，單刀雙擲的，有一個活動點活動臂，就像常見的閘刀開關的活動刀臂一樣。8是活動點，5是常閉點，繼電器不動時，他們兩個相連。動作時，8、6相連。

4、負載接線：電源的零線或負極接用電器的零線或負極端。電源的火線或正極接8腳，用電器的火線端或正極接6腳，5腳空閑不用。

5、工作原理：計時無效期間，8、5相連，相當于我們平常電燈開關斷開狀態。有效時，繼電器動作，8、6相連，用電器得電工作，相當于我們平常電燈開關接通狀態

時間繼電器針號與針定義

1 繼電器B公共端 1 外部開關公共端 　　

2 電源零線N（AC85-265V） 　　

3 繼電器B常開觸點 3 時間復位端子(RESET)/接通有效 　　

4 繼電器B常閉觸點 4 計時允許端子(GATE)/斷開有效 　　

5 繼電器A常閉觸點 　　

6 繼電器A常開觸點 　　

7 電源火線L（AC85-265V） 　　

8 繼電器A公共端 8 繼電器A公共端

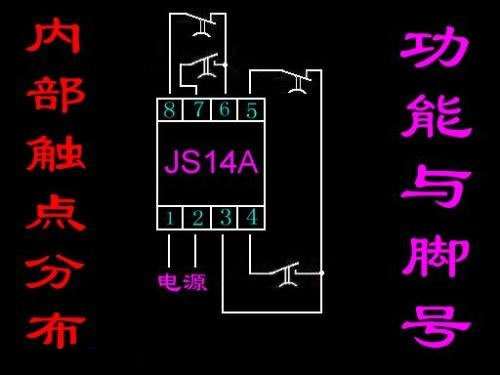

接線方式1（國內常規） 接線方式2（OMRON)。以上普通型的都是1和2線圈；3和4是常開、3和5是常閉、6和7是常開、6和8是常閉（用于通電延時型）

1和2是電源、第一組的3和4是常開、3和5常閉

6和7是常開、6和8是常閉
